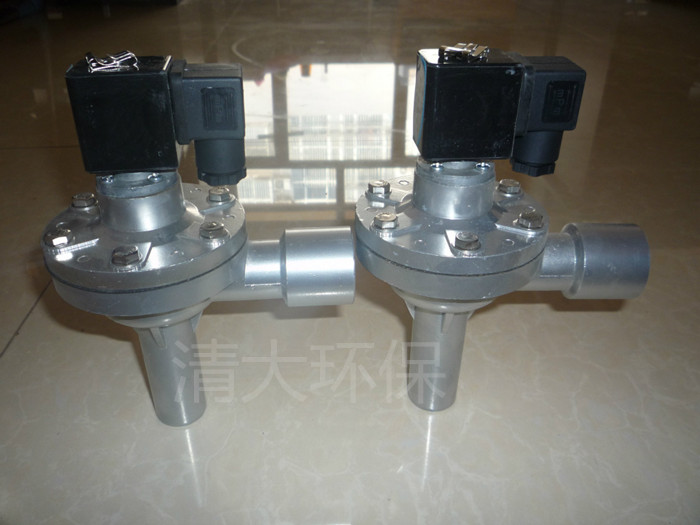

PRODUCT CATEGORYQMFD-100电磁脉冲阀
产品TAG
QMFD-100电磁脉冲阀就是控制油路中油压的大小。一般安装在主油路或减振器背压油路中,以减少换档和锁止解锁时的油压冲击,使设备运行保持平稳状态。
电磁脉冲阀的技术要求
1、在正常使用条件下,膜片累计使用寿命应大于80万次。
2、在产品标称气源压力状态下,电磁阀的工作电压为额定电压的85%时,电磁脉冲阀的开启响应时间应小于0.03s。
3、阀的外表无明显涂层剥落、划痕、毛刺等损伤。
4、产品应能承受0.8MPa的气源压力。
5、在室温为 5度~35度,相对湿度不超过85%的条件下,电磁线圈对外壳能承受50Hz、250V的电压,历时1min无击穿现象。
6、在规定的环境条件下,电磁线圈对外壳的绝缘电阻应大于1MΩ。
7、电磁脉冲阀在承受频率为20Hz、全幅值为2mm、历时30min的振动后应能正常工作。
8、电磁脉冲阀的工作压力为0.1MPa~0.7MPa,介质为经过除油、除水处理的空气。
9、工作气源压力为0.1MPa时,即可使脉冲阀关闭。
相关产品:
电磁脉冲阀的规格
直角式电磁脉冲阀规格表
型号 |
口径 |
接口直径 |
工 作 电 压 |
||
连接螺纹 |
公制 |
||||
TMF-Z-20 |
/4 〞 |
G/4 〞 |
20 |
DC24V |
0.3-0.6MPa |
TMF -Z-25 |
1 〞 |
G1 〞 |
25 |
||
TMF -Z-40 |
1/2 〞 |
G1/2 〞 |
40 |
||
TMF -Z-40S |
1/2 〞 |
G1/2 〞 |
40 |
||
TMF -Z-50S |
2 〞 |
G2 〞 |
50 |
||
TMF -Z-62S |
2/2 〞 |
G2/2 〞 |
62 |
||
TMF -Z-76S |
3 〞 |
G3 〞 |
76 |
直通式电磁脉冲阀规格表
型号 |
接口 |
A |
B |
C |
E |
|
口径 |
连接螺纹 |
|||||
TMF-T-20 |
20mm |
G3/4〞 |
96 |
135 |
18 |
96 |
TMF-T-25S |
25mm |
G1〞 |
127 |
180 |
25 |
112 |
TMF-T-40S |
40mm |
G1/2〞 |
127 |
200 |
35 |
127 |
TMF-T-50S |
50mm |
G2〞 |
160 |
220 |
41 |
160 |
TMF-T-70S |
70mm |
G1/2〞 |
200 |
243 |
50 |
200 |
