等离子光氧一体机

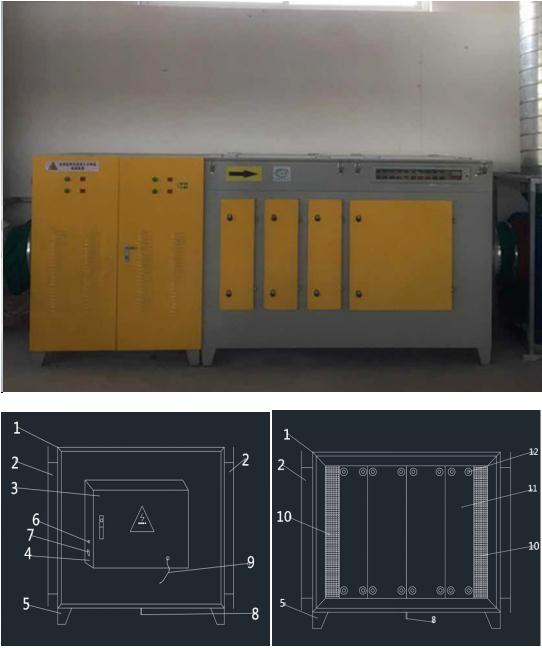

一:产品外观




1.箱体。

2.进出风口。

3.门锁。

4.配电箱。

5.支架

6.指示灯。

7.电源开关

8.漏油换气口11.高压电解模块

9.电源线。

10.过滤网

12.高频绝缘陶瓷

13.UV紫外线灯管。

14.二氧化钛板。

15.镇流器

二:产品介绍

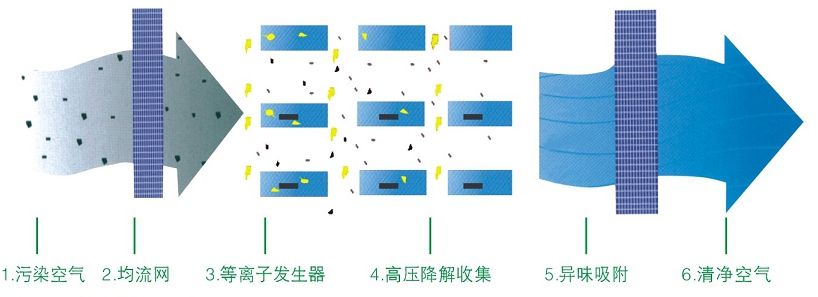

1.低温等离子净化工作原理

采用低温等离子体分解油雾、废气等污染介质时,等离子体中的离子起决定性的作用。流星雨状的离子与介质内分子(原理)发生非弹性碰撞,将能量转化成基态分子(原子)的内能,发生激发、离解、电离等一系列过程使污染介质处于活化状态。污染介质在等离子体的作用下,产生活性自由基,活化后的污染物分子经过等离子体定向链化学反应后被脱除。当离子平均能量超过污染介质中化学键结合能时,分子链断裂,污染介质分解,并在等离子发生器吸附场的作用下被收集。在低温等离子体中,可能发生各类型的化学反应,这主要取决于等离子的平均能量、离子密度、气体温度、污染物介质内分子浓度及共存的介质成分。对气态污染物的降解机理有足够的能量来产生自由基,引发一系列复杂的物理、化学反应。由低温等离子体引起的气体物化学反应是在气相中进行的电离、离解、激发、原子.分子间的相互结合及加成反应。这个能量足以使大多数气态物中的化学键发生断裂,从而使其降解。

从净化空气效率考虑,我们选择了电晕电流较高化装置采用脉冲电晕放电低温等离子体与吸附技术相结合的原理对气体进行,其中低温等离子体主要用来去除硫化氢、氨、苯、甲苯、二甲苯、甲醛、丙酮、尿烷、树脂、等气体及,吸附材料主要用于去除二氧化碳以及臭氧等副产物。净化装置由初滤单元、低温等离子体发生器及过滤单元、风机等设备和部件组成。




初级电子在电场中获得加速,撞击空气中的氧分子。当能量超过氧分子的电离电位时氧分子离子化。失去电子的氧分子变成正极性氧离子(O2+),而释放的电子又与另一中性氧分子结合变成负极性氧离子(O2-),结果是氧离子的两级分化并吸附中性氧分子形成O2+、O2-、O2等氧聚集的离子群,具有的氧化性,可在很短的时间内将污染空气中的成分氧化分解为的产物和水。

1.1、性能参数

1.处理风量:2000m3/h---100000m3/h

2.废气净化效率:大于等于

3.设备阻力:300pa

4.电源电压:220V.50HZ

5.设备噪音:45Dp

1.2、适用范围

等离子废气净化器广泛用于;

◆含硫的化合物,如硫化氢、硫醇类、二甲基硫、硫醚类及含硫的杂环化合物等;

◆含氮的化合物,如氨、胺类、腈类、硝基化合物及含氮杂环化合物等;碳、氢或碳、氢、氧组成的化合物(低级醇、醛、酯等);

◆苯系物,如苯乙烯、苯、甲苯、二甲苯等;含卤素化合物,如氟利昂、氯仿、四氯化碳、二氯甲烷等;

◆脂类;如乙酸甲酯、乙酸乙酯、乙酸丁酯、丙烯酸甲酯、丙烯酸乙酯、丙烯酸丁酯等。

◆因蒸煮、发酵产生的超饱和含异味的湿气,主要应用;味精、医药化工、污泥干化等行业。

◆相对封闭、透气性很差的空间内的空气净化处理。

◆对《恶臭污染控制标准》中规定的八大恶臭物质硫化氢、氨、胺、甲硫醇、甲硫醚、二硫化碳、苯乙烯、二甲二硫均能去除。

该设备适用范围广泛,可用于石油化工、制药行业、饲料和肥料加工厂、畜牧产品农场、化纤厂、皮革厂、制浆厂、污水泵站、各类污水处理厂、涂料、食品填加剂厂、皮革加工、感光材料、汽车制造以及公厕、粪便转运站等诸多行业存在的废气、异味、恶臭等污染问题。既可应用于工业废气的治理,也可应用于室内空气净化等,是一项用途极为广泛的新型空气环境洁净技术和产品。

1.3、功能特点

①、除尘、、祛除异味、降解废气、释放负离子。

②、低能耗、风阻小、噪声低。

③、抽屉式设计、结构合理、安装简易、维修方便。

④、智能化控制、保护、控制系统中有定时循环、同步连锁、失效显示、洁净度显示、臭氧浓度显示等。

材料可长期使用,环保吸湿透气、等特性

2、光氧催化废气净化器

2.1、技术原理

1)本产品利用的光束照射恶臭气体,裂解恶臭气体如:氨、胺、硫化氢、甲硫氢、甲硫醇、甲硫醚、二甲二硫、二硫化碳和苯乙烯,硫化物H2S、VOC类,苯、甲苯、二甲苯的分子链结构,使或无机高分子恶臭化合物分子链,在紫外线光束照射下,降解转变成低分子化合物,如CO2、H2O等。

2)利用高臭氧UV紫外线光束分解空气中的氧分子产生游离氧,即活性氧,因游离氧所携正负电子不平衡所以需与氧分子结合,进而产生臭氧。

UV+O2→O-+O*(活性氧)O+O2→O3(臭氧),众所周知臭氧对物具有的氧化作用,对恶臭气体及其它刺激性异味有的效果。

3)恶臭气体利用排风设备输入到本净化设备后,净化设备运用C波光臭及杀灭的目的。束及臭氧对恶臭气体进行协同分解氧化反应,使恶臭气体物质其降解转化成低分子化合物、水和二氧化碳,再通过排风管道排出室外。

④利用UV光束裂解恶臭气体中的分子键,破坏的核酸(DNA),再通过臭氧进行氧化反应,达到脱

2.2、性能参数

①处理风量:2000m3/h---100000 m3/h;

②废气净化效率:≥;

③设备阻力:≤300Pa;

④电源电压:220V 50HZ

⑤电功率:500W-6000W

⑥备噪声:≤45Db

2.3、技术特点

1.除恶臭:能去除挥发性物(VOC)、无机物、硫化氢、氨气、硫醇类等主要污染物,以及各种恶臭味,脱臭效率可达以上,脱臭效果超过1993年颁布的恶臭污染物排放标准(GB14554-93).

2.无需添加任何物质:只需要设置相应的排风管道和排风动力,使恶臭气体通过本设备进行脱臭分解净化,无需添加任何物质参与化学反应。

3.适应性强:可适应,大气量,不同恶臭气体物质的脱臭净化处理,可每天24小时连续工作,运行稳定。

4.运行成本低:本设备无任何机械动作,无噪音,无需专人管理和日常维护,只需作定期检查,本设备能耗低,(每处理1000立方米/小时,仅耗电约0.2度电能),设备风阻<50pa,可节约大量排风动力能耗。

5.无需预处理:恶臭气体无需进行的预处理,如加温、加湿等,设备工作环境温度在摄氏-30℃-95℃之间,湿度在30%-、PH值在2-13之间均可正常工作。

6.设备占地面积小,自重轻:适合于布置紧凑、场地狭小等条件,设备占地面积<1平方米/处理10000m3/h风量。

7.材料制造:、,性能稳定,使用寿命长。

8.环保产品:采用上进技术理念,通过专家及我公司工程技术人员长期反复的试验,研制出的,具有自主的环保净化产品,可分解恶臭气体中物质,并能达到的脱臭效果,经分解后的恶臭气体,可达到化排放,产生二次污染,同时达到的作用。

2.4适用范围:

炼油厂、橡胶厂、化工厂、制药厂、污水处理厂、垃圾转运站等恶臭气体的脱臭净化处理。

物质名称:恶臭气体

主要来源

硫化氢:

牛皮纸浆、炼油、炼焦、石化、煤气、粪便处理、二硫化碳的生产或加工。

硫醇类:

牛皮纸浆、炼油、煤气、制药、农药、合成树酯、合成纤维、橡胶。

硫醚类:

牛皮纸浆、炼油、农药、垃圾处理、生活污水下水道。

氨:

氮肥、硝酸、炼焦、粪便处理、肉类加工。

胺类:

水产加工,畜产加工、皮革、骨胶。

吲哚类:

粪便处理、生活污水处理、炼焦、肉类腐烂、屠宰牲畜。

硝基:

燃料、炸药。

烃类:

炼油、炼焦、石油化工、电石、化肥、内燃机排气、油漆、溶剂、油墨印刷。

醛类:

炼油、石油化工、医药、内燃机排气、垃圾处理、铸造。

三:安装及说明

1、安装说明

1.净化器安装在风机之前,建议净化器如安装在支架上时,应与支架紧固链接

2.净化器与排气管道之间链接密封。

3.净化器安装时应留足用来维修的空间。

4.净化器安装过程中不许碰触电极,严禁异物落入净化器内。

5.净化器电器箱内各电器链接应无误。

2、使用说明

接通交流380V电源后,净化器即可工作,这时电控箱工作灯工作指示灯亮。净化器本身发出连续平稳的工作运转声。

四、常出现故障及排除方法

4.1、1、若复位指示灯(红色)灯频率快或长期亮,可按下复位键,如红灯仍亮,应立即关闭电源,打开净化器的前门,检查各部件是否异常及有无异物,确定无误后仍不成功,则应关闭电源,对电极进行清洗。清洗后仍不能正常工作,应联系维修人员进行维修。

2、通电出现电极打闪电光及携带啪啪声,应是设备运输过程中剧烈晃动造成设备电极接触到管壁,或接近管壁造成,将其恢复原位即可。

3、设备自动短电,可能由于粉尘水雾金属设备内,造成设备符合加大,自动断电。

4.2、处理方法:查看设备进风口过滤板是否饱和,需要更换,

4.3、注意事项:

侧为进风口方向,废气的温度控制在60°C以下左右。因为温度太高会影响净化效果和设备使用寿命。净化器安装在风机前面,净化器前端应该有水喷淋降解废气中的大型颗粒,以净化器内部洁净度和使用年限和延长维护时间。

1.严禁在通电的情况下打开净化器前门及电控箱。

2.设备内不得进入粉尘及水雾,会造成设备超负荷断电。定期更换进风口过滤板。

3.对模块定期清理,水冲即可,如有油渍粘性污染物,可在水中假如火碱,然后擦净晒干。

五、措施

为不发生放电从而将火星出现的风险,我们将过滤器将放置在室外。同时采用不会产生火花的主机结构形式在干净空气区域由前置降温措施+物理过滤阻挡油性的介质+中效过滤网+光氧等离子一体机+风机

六、电气系统维护

①清扫电气柜内的积灰异物。

②或更换即将损坏的电器元件。

③整理内部接线,使之整齐美观。特别是在平时应急修理处,应尽量复原成正规状态。

④紧固熔断器的可动部分,使之接触良好。

⑤紧固接线端子和电器元件上的压线螺钉,使所有压接线头牢固,以减小接触电阻。

七、、操作、维护保养注意事项

1、用户应定期检查、保养设备;

2、每隔6个月或视用户现状而定,定期清理粉(灰)尘一次,打开设备电源箱对高压模块表面清洁粉尘,然后安装复原;

3、在进行维护保养时,严禁带电操作;

4、用户应指定专人进行产品的维护保养,维护保养按本公司按本工地说明书进行;

5、本公司将接受用户的委托,负责按合同规定为用户进行产品的定期保养和维修服务

特别提醒:光氧净化器里面的UV紫外线灯管开启时,不可直视,若要观察灯管使用情况请购买相关防护眼镜!
