两室RTO

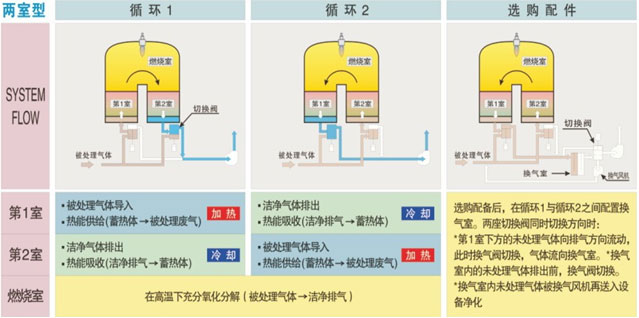

两室RTO工作原理：

有用废气通过引风机输入蓄热室1进行升温，吸收蓄热体中存储的热量，随后进入焚烧室进一步燃烧，升温至设定的温度（760℃），在这个过程中有用成分被透彻分解为CO2和H2O。由于废气在蓄热室1内吸收了上一循环回收的热量，从而减少了燃料消耗。

处理过后的高温废气进入蓄热室2进行热交换，热量被蓄热体吸收，随后排放。而蓄热室2存储的热量将可用于下个循环对新输入的废气进行加热。该过程完成后系统自动切换进气和出气阀门改变废气流向，使有用废气经由蓄热室2进入，焚烧处理后由蓄热室1热交换后排放，如此交替切换持续运行。

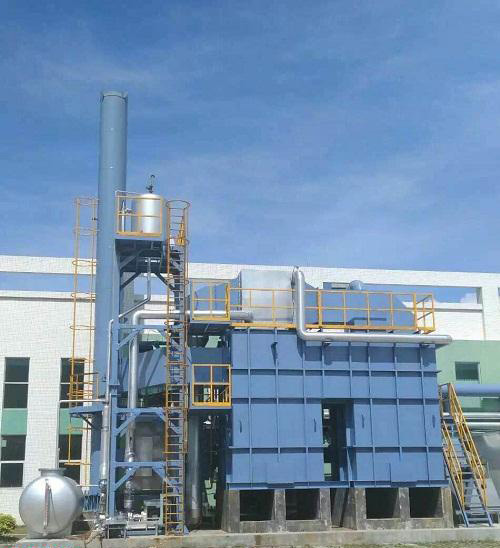

RTO炉体
炉体由二个或多个蓄热室加一个燃烧室组成。蓄热室分别执行预热、吹扫、蓄热等功能，轮流进行。壳体由6mm碳钢板制造（表面喷砂），外表面设加强筋，壳体良好密封，外表面涂装耐热漆。
RTO炉体保温
炉体燃烧室及蓄热室内保温采用耐火硅酸铝纤维，耐热1200℃，绒重192kg/m3，厚250mm。内保温共二层，其中含一层陶瓷纤维毡及一层陶瓷纤维模块。陶瓷纤维模块内设置耐热钢骨架，用锚固件固定在炉体壳体上，外表面涂敷以实际报告为主抹面。炉体外表温度环境温度+25度且不大于60℃。
RTO陶瓷蓄热体
陶瓷蓄热体采用MLM技术。MLM填料由多层齿状陶瓷片组合而成，它值得信赖的结构设计既具有传统蜂窝陶瓷比表面积大，高热容、快传热、压降低，抗污堵的特点，又具有传统的矩鞍环等散装陶瓷填料蓄热有力的、易成型等优点。
RTO燃烧系统
采用北美工业燃烧器。系统包括燃烧控制器、火焰检测器、高压点火器及相应的阀门组合。炉膛内高温传感器能反馈炉膛温度信息，用来控制燃烧器的供热能力，从而稳定炉膛温度在800℃左右。
RTO风向切换阀
RTO风向切换阀门全部采用直推式盖板阀门，阀门精度好，泄漏量小（≤1%），寿命长（可达100 万次），启闭速度适宜（1s），运行优良。执行机构采用气动执行器，包括电磁阀和气缸，气动执行机构压缩空气压力为0.4～0.6MPa。
RTO控制系统
本系统采用西门子的PLC可编程控制。系统主要由调节对象（炉温）、检测元件（测温仪表）、调节器和执行器组成。控制柜安装人机界面（HMI）设备，作现场操作提示、故障报警、运行参数显示、控制参数设定及设备控制。

1、浓度好废气处理实现自供热燃烧，运行费用低，性价比合理。

2、净化效率好，三室型RTO可达90%。

3、采用陶瓷蓄热体作为热能回收，预热、蓄热交替运行，热效率≥90%。

4、炉体钢结构牢靠，保温层厚实，运行性能好，稳定性高。

5、PLC可编程自动化控制，自动化程度好。

6、余热利用，经济效益高；多余的热能回用至烘房、烤箱等，烘房的加热不用额外消耗燃料或电能

适用于印刷、涂布、石油化工、优良化工、纺织印染、橡胶、化学原料、复合肥料、制药化工、日用化学品、合成材料等行业。
