催化燃烧工作流程

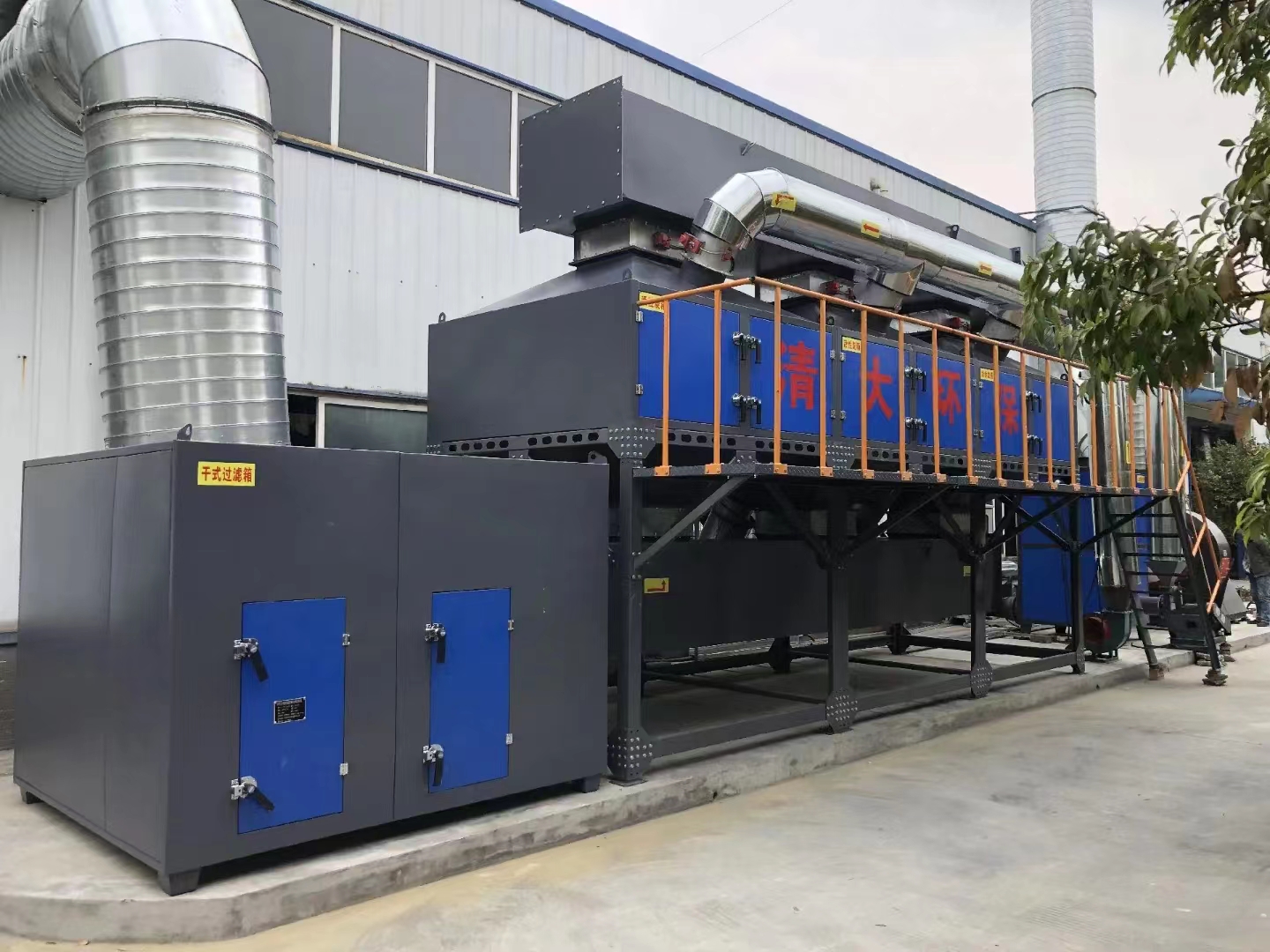

催化燃烧主要由热交换器、燃烧、催化反应器、热回收系统和烟气排放烟囱的净化部分,如净化原则是:原始气体进入燃烧室前,通过热交换器被送到了燃烧室预热后,达到反应温度的要求在燃烧室,氧化反应的催化反应器,净化后的烟气释放的热量一部分,再由烟囱排入大气的热交换器。

催化燃烧过程不同的场合和不同的气体排放,有不同的工艺流程。但是无论采用什么样的工艺流程,是由下列流程单位。废气预处理，为了避免拥堵在催化剂床和催化剂中毒,排气床之前需要进行预处理,去除废气中的粉尘,水滴和催化剂中毒。

在催化燃烧过程设计中,应根据具体情况,处理体积较大的场合,构建类型流程设计元素,即预热器,反应堆独立安装,同时管连接。

可用于处理体积小,催化焚烧炉和预热在一起,但需要注意的预热段之间的距离和反应。

催化燃烧催化技术为污染物的治理提供了值得信赖的经济解决办法，有用废气采用催化技术处理具有净化效率好、能耗低、产物为性能稳定的二氧化碳和水，无二次污染。催化净化的效率一般可达90%以上。是浓度好、小流量有用废气的诚信商家技术。

催化燃烧净化法与直接燃烧净化法一样，均属于热力破坏法，其机理都是氧化和热裂解、热分解废气中的有用成分，分解为毒素检测害的二氧化碳和水。但但对处理浓度好的有用废气，通常认为催化分解是理想的方法。其原因是催化燃烧的温度要比热焚烧的温度低得多，而且效率好、能耗低、压降小、所需设备体积小、造价低，不产生氮氧化物。

催化燃烧的工艺组成不同的排放场合和不同的废气，有不同的工艺流程，不论采取哪种工艺流程，都由如下工艺单元组成。

废气预处理 为了避免催化剂床层的堵塞和催化剂中毒，废气在进入床层之前需要进行预处理，以除去废气中的粉尘、液滴及催化剂的毒物。

预热装置 预热装置包括废气预热装置和催化剂燃烧器预热装置。因为催化剂都有一个催化活性温度，对催化燃烧来说称催化剂起燃温度，需要使废气和床层的温度达到起燃温度才能进行催化燃烧，需要设置预热装置。但对于排出的废气本身温度就较高的场合，如漆包线、绝缘材料、烤漆等烘干排气，温度可达300℃以上，则不必设置预热装置。

预热装

置加热后的热气可采用换热器和床层内布管的方式。预热器的热源可采用烟道气或电加热，目前采用电加热较多。当催化反应开始后，可尽量以回收的反应热来预热废气。在反应热较大的场合，还应设置废热回收装置，以节约能源。

预热废气的热源温度一般都超过催化剂的活性温度。为保护催化剂，加热装置应与催化燃烧装置保持确定距离，这样还能使废气温度分布均匀。
